Пожарная сигнализация в котельной

Пожарная сигнализация в котельной один из важных элементов, так как мы имеем дело с объектом, который представляет высокий риск пожарной опасности. Это обусловлено наличием газового оборудования, жидкого топлива, горячих поверхностей, электротехнических шкафов и постоянно работающей вентиляции.

Поэтому к проектированию здесь предъявляются повышенные требования: важно не только правильно выбрать извещатели и проложить линии связи, но и грамотно увязать систему с шкафом автоматики котельной, чтобы при пожаре автоматически прекращалась подача газа или дизельного топлива, останавливались горелки и формировались сигналы на диспетчеризацию.

В этой статье разберём, какие требования предъявляют к пожарной сигнализации в котельной, какие решения считаются правильными с точки зрения практики эксплуатации, что обязательно предусмотреть по ручным извещателям, резервному питанию и кабельным линиям, а также от чего зависит стоимость системы и почему диапазон по бюджету может быть существенным.

Оглавление

Требования к пожарной сигнализации в котельной

Пожарная сигнализация в котельной относится к системам противопожарной защиты и проектируется так, чтобы: своевременно обнаружить пожар, выдать понятный сигнал диспетчеру, автоматически запустить противоаварийные алгоритмы (в том числе через шкаф автоматики котельной), гарантированно работать при отказах и отключении основного питания.

Основные нормативные документы, на которые опираются в проекте:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
• Федеральный закон № 69-ФЗ «О пожарной безопасности»
• СП 484.1311500 «Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования»
• СП 486.1311500 «Перечень зданий, сооружений и помещений, подлежащих оснащению системами противопожарной защиты»
• СП 3.13130 «Системы оповещения и управления эвакуацией людей при пожаре»
• СП 89.13330 «Котельные установки»
• СП 62.13330 «Газораспределительные системы»
• ГОСТ Р 53325 (требования к техническим средствам пожарной автоматики)
• ГОСТ 31565 (пожарная безопасность кабельной продукции)

Практически это означает: проект пожарной сигнализации в котельной должен быть не набором датчиков, а частью общей системы безопасности котельной, с корректной логикой отключений, сигнализацией и резервированием.

Основы проектирования пожарной сигнализации

Проектирование АПС в котельной начинается с понимания двух задач. Первая — своевременно обнаружить пожар и корректно оповестить людей и диспетчера. Вторая — безопасно остановить технологический процесс, чтобы исключить развитие аварии. Поэтому в котельных систему пожарной сигнализации всегда рассматривают не отдельно, а в связке с автоматикой котельной и инженерными блокировками.

В типовой состав системы АПС обычно закладывают:

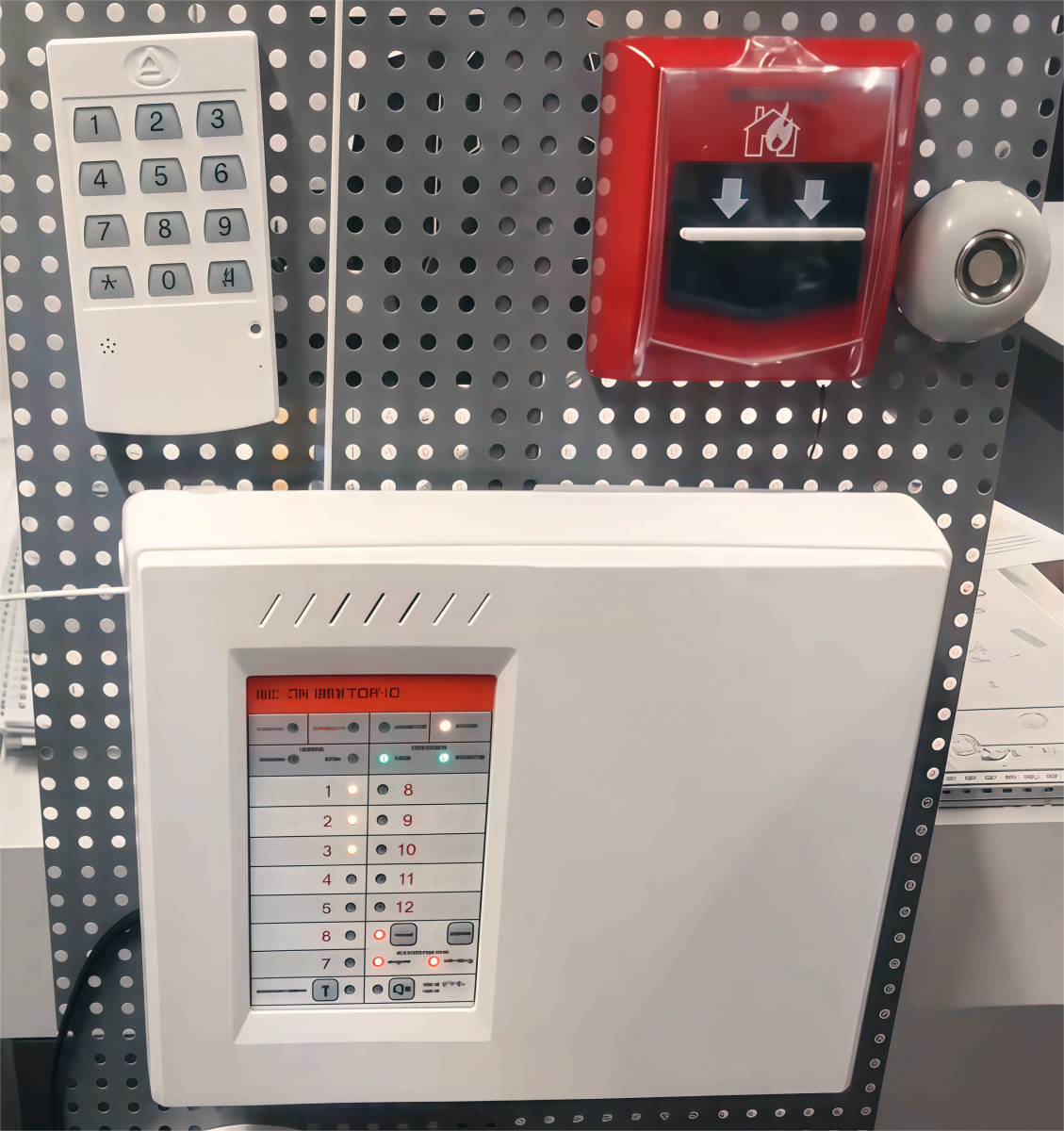

А) Прибор приемно-контрольный пожарный (ППКП) – это центральное устройство, которое принимает сигналы от извещателей, контролирует состояние линий, формирует события «Пожар/Неисправность/Внимание», управляет выходами и при необходимости передает информацию на диспетчеризацию.

Б) Пожарные извещатели (автоматические) - подбор типа зависит от условий в котельной (температура, пыль, пар, вентиляция).  В котельных часто применяют тепловые извещатели как более устойчивые к пыли и аэрозолям, дымовые используют там, где среда это позволяет, а специализированные (например, по пламени) предусматривают только при обосновании и с учетом риска ложных срабатываний.

В) Извещатели пожарные ручные (ИПР) - Чтобы персонал мог подать сигнал при первых признаках пожара, в систему обязательно включают ИПР. Ручной извещатель ставят у выходов из котельной и на путях эвакуации, в доступной зоне.  В адресных системах ИПР дополнительно дает точную привязку к месту срабатывания, что ускоряет реагирование и поиск очага.

Г) Оповещение - после обнаружения пожара важно не только зафиксировать событие, но и обеспечить понятное оповещение. В котельных обычно предусматривают светозвуковую сигнализацию внутри (сирены, табло) и передачу сигналов наружу или на пост диспетчера. Конкретный состав и тип оповещения определяют по СП 3.13130 и техническому заданию.

Д) Модули управления/релейные выходы - необходимы для запуска сценариев: закрытие газовых клапанов, останов горелок, блокировка подачи дизтоплива и т.д.

Е) Резервное электропитание - пожарная сигнализация в котельной должна работать при отключении сети. Это реализуется встроенными АКБ в ППКП или отдельным блоком бесперебойного/резервного питания. В проекте обязательно считают ёмкость АКБ по фактической нагрузке (дежурный режим + режим «Пожар»).

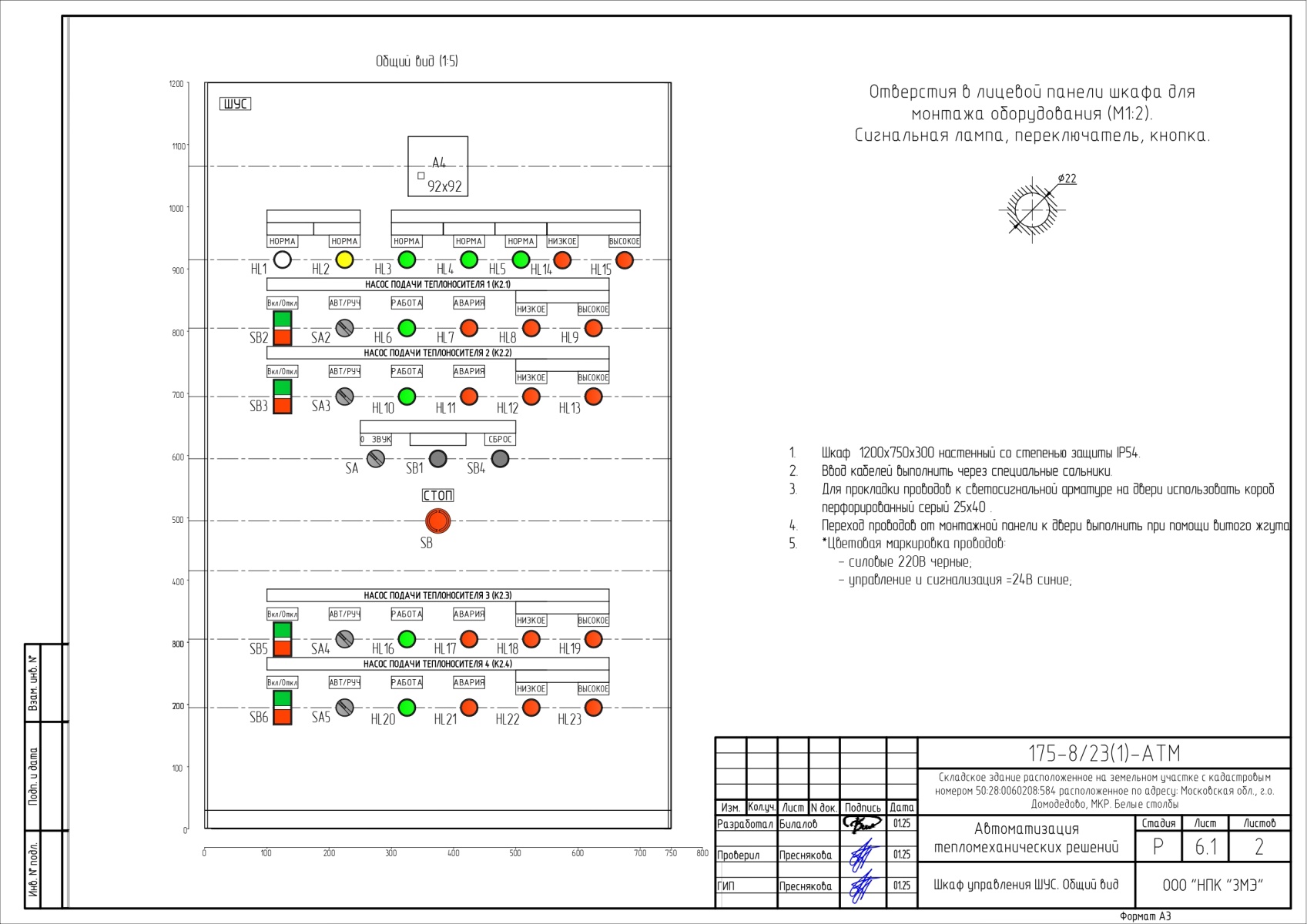

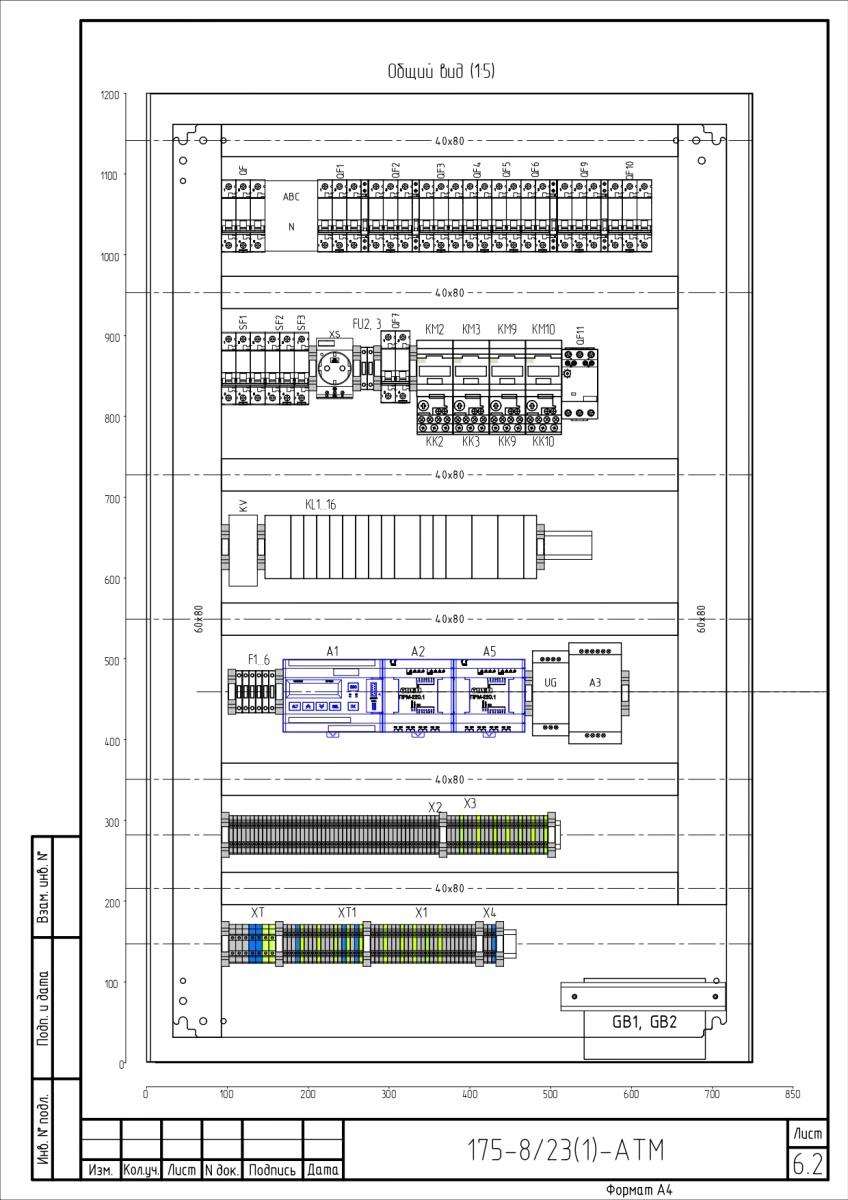

Интеграция с шкафом автоматики котельной (ШАК): что отключаем при пожаре

Здесь пожарная сигнализация должна не только сформировать тревогу и включить оповещение, но и безопасно остановить технологический процесс, чтобы не допустить развития аварии. На практике это выглядит следующим образом: при подтверждённом событии «Пожар» сигнал с ППКП поступает в шкаф автоматики котельной, после чего ШАК отрабатывает заранее заданный противоаварийный сценарий. В первую очередь останавливаются горелки и блокируется дальнейший пуск, затем закрывается отсечной электромагнитный клапан газа или группа клапанов по принятой схеме газоснабжения. Если котельная использует жидкое топливо, дополнительно прекращается подача дизеля: останавливаются насосы топливоподачи, закрываются электроклапаны, а автоматический запуск запрещается до подтверждённого сброса аварии ответственным персоналом.

Параллельно формируются сигналы на диспетчеризацию: «Пожар», «Неисправность», при необходимости, подтверждение выполнения отключений, например, «отключение топлива выполнено/не выполнено», чтобы у диспетчера была не только тревога, но и понимание фактического состояния технологических блокировок.

При этом важно, что перечень отключаемых механизмов никогда не делается по шаблону. В котельной могут быть цепи контроля и безопасности, которым требуется сохранение питания по проектному решению. Поэтому в рабочей документации заранее фиксируют и согласуют логику: что именно отключается при пожаре, что остаётся включённым, и какие обратные сигналы должны возвращаться в систему для контроля исполнения команд и корректной диагностики.

Ручной извещатель в котельной: как правильно предусмотреть

Ручной пожарный извещатель нужен для ситуации, когда персонал заметил признаки возгорания раньше автоматики или требуется немедленно запустить тревогу без ожидания развития факторов пожара. Поэтому его размещают так, чтобы доступ был быстрым и очевидным: у выходов из котельной и на путях эвакуации, в зоне хорошей видимости и без препятствий. В адресных системах ручной извещатель дополнительно повышает оперативность — диспетчер или обслуживающая организация сразу видит точку срабатывания.

Для котельных также принципиально учитывать условия эксплуатации: при запыленности и влажности выбирают исполнение с подходящей степенью защиты IP, а место установки подбирают так, чтобы исключить случайные нажатия и механические повреждения, но при этом сохранить удобство доступа и понятную маркировку.

Линии связи и питания: какие кабели применяют в слаботочных системах

Надёжность АПС в котельной во многом определяется не только приборами, но и тем, как выполнены линии связи и питания. Важно, чтобы кабель сохранял работоспособность при воздействии огня, давал минимум дыма и коррозионно-активных газов, а также соответствовал требованиям по пожарной безопасности кабельной продукции. Поэтому в типовых проектах для линий пожарной сигнализации и управления применяют кабели класса «нг(А)» в исполнении FRLS, часто КПСнг(А)-FRLS или аналогичные по характеристикам.

Если объект предъявляет более жёсткие требования к токсичности и коррозионности продуктов горения, рассматривают исполнение FRHF. Выбор кабеля и требования к его применению обычно обосновывают по СП 484.1311500 и ГОСТ 31565, а в проекте отдельно фиксируют способ прокладки, разделение с силовыми трассами и обязательную огнезаделку проходок через стены и перекрытия.

Пусконаладка и приемка: что обязательно проверяют

После монтажа систему нельзя считать готовой, пока она не прошла испытания. На пусконаладке проверяют работу всех извещателей с имитацией воздействия, корректность срабатывания ручных извещателей, контроль линий на обрыв и короткое замыкание, правильность адресации  и работу оповещения.

Отдельно, и это критично именно для котельных, испытаниями подтверждают сценарии ШАК: закрывается ли газовый клапан по команде «Пожар», останавливаются ли горелки, блокируется ли подача дизтоплива, корректно ли фиксируется авария и выполняется ли сброс по регламенту, а также уходят ли на диспетчеризацию нужные сигналы и подтверждения. По итогам оформляют акты, протоколы и исполнительную документацию в составе, который требуется заказчику и надзорным органам.

Стоимость системы пожарно-охранной сигнализации котельной

Ориентир по бюджету: от 500 000 до 1 200 000 рублей.

Существует несколько пунктов, влияющих на стоимость:

• Тип системы (адресная дороже по оборудованию, но удобнее в эксплуатации и диагностике).
• Количество помещений, площадь, высоты и длина кабельных трасс.
• Типы извещателей и требования к исполнению (температура, IP, устойчивость к среде).
• Оповещение и диспетчеризация (только местная сигнализация или полноценная передача на пост/SCADA).
• Интеграция с ШАК и глубина противоаварийных сценариев - простая выдача «сухого контакта Пожар» дешевле. Полноценный алгоритм «останов/клапаны/блокировки/подтверждения/протоколирование»дороже.
• Требования к кабелям (FRLS/FRHF), способам прокладки и огнезащитным проходкам.
• Добавление охранной части (дверные контакты, объемные датчики, постановка/снятие, передача на охранный пульт).
• Объем проектной и исполнительной документации, сроки, режим работы (действующая котельная без остановки — дороже по организации работ).

Как это обычно выглядит по типовым сценариям:

500 000–700 000: небольшая котельная, базовая АПС, ограниченная интеграция с ШАК (минимальные отключения), короткие трассы.

700 000–950 000: адресная АПС, нормальная диспетчеризация, проработанные сценарии отключения топлива, качественная кабельная инфраструктура.

950 000–1 200 000: сложная котельная (несколько помещений/уровней), расширенная автоматика отключений и блокировок, много инженерных увязок, повышенные требования к кабелям/прокладке/документации.

Заключение

Пожарная сигнализация в котельной — это система, которая должна работать «как часть технологии»: обнаружить пожар, оповестить, корректно остановить опасные процессы (газ, дизель, горелки), обеспечить передачу сигналов и сохранить работоспособность при отказе питания. Именно поэтому важно проектировать её в связке с шкафом автоматики котельной.
